Lafleur est une application visible sur le site du Certa,
développée en PHP par Christine Gaubert-Macon et Pierre
Loisel. L'application gère un panier électronique de fleurs
de différents types.
Je m'attacherai à proposer une implémentation de la technologie
MVC sur ce contexte simple.
Je me suis largement inspiré d'une source :
- Un document de Serge Tahé (2004-2008) qui présente une
implémentation détaillée du modèle MVC pour php
(en mode procédural -sans objet-) : http://tahe.developpez.com/web/php/mvc/
J'ai aussi tenu compte du travail fait en terminale GSI (à l'initiative d'Olivier Cappuozo) autour du contexte festival : http://www.reseaucerta.org/cotecours/cotecours.php?num=363
J'ai pris la liberté de faire une interprétation
personnelle du document de Serge Tahé, moins générique
et donc plus simple, tout en respectant l'essentiel du modèle MVC, je
pense.
Je tiens à remercier aussi Nicolas Trugeon (collègue de
Voillaume) qui a développé avec brio toute la partie css.

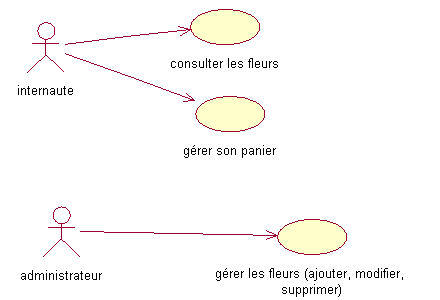

Je n'aborderai que trois cas d'utilisation, deux du front office (acteur l'internaute) et un du back office (acteur l'administrateur) :
Deux cas seront développés (ceux du Front Office), le dernier est donné en exercice, avec de nombreux éléments de correction.
La définition des cas d'utilisation est une étape très importante, c'est à partir de ce découpage que s'organisera l'application ; il ne faut absolument pas négliger cette étape.
La base de données est sous MySql,
Le script de la base (tables et occurrences) est diponible ici.
Ce modèle de développement distingue 3 fonctionnalités :
3.a
La vue (V) représente ce qui est exposé à l'utilisateur,
en général il s'agit de HTML statique ou généré
par du php ; il y a deux sortes de vue :
+
Les pages d'information navigables grâce à des liens
+
Les formulaires de saisies d'informations ; ces formulaires peuvent être
présentées à plusieurs reprises pour confirmation ou signalement
d'erreurs.

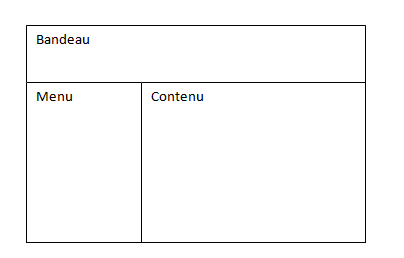

Uune vue propose une partie commune à chaque page et des zônes liées à la demande de l'utilisateur :
En général le bandeau est du code statique et les
zônes Menu et Contenu sont générés dynamiquement.
Ainsi, chaque vue contiendra des include sur les fichiers correspondants
; on peut envisager que dans certaines vues les parties Menu et Contenu soient
dans un même fichier car logiquement liés (ce sera le cas dans
notre développement).
La mise en forme (disposition) est gérée grâce aux balises
div et une feuille de style.
Ainsi une vue peut être construite avec plusieurs
sous-vues, chaque sous-vue est un fichier php contenant presque exclusivement
du html (généré dynamiquement ou non).
Par la suite je distingurerais la notion de vue externe de la notion
de vue :
- La vue externe est la page que voit l'internaute
- Cette vue externe est construite à partir de vues (sous-vues
ou zones) : chaque vue (sous-vues) est dans un fichier distinct.

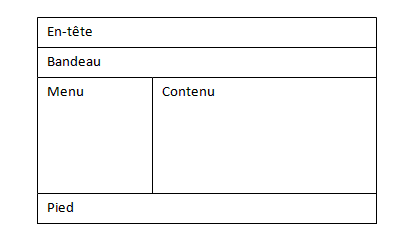

Remarque : par ailleurs dans notre application Lafleur2009,
la vue externe contiendra au moins 5 vues :
- Afin de distinguer l'en-tête (partie head, meta) du bandeau,
il y aura une vue en-tête.
- Une vue bandeau
- Une vue menu
- Une vue contenu
- Une vue pied (balises fermantes HTML)
Ce sont les contrôleurs qui vont être à l'écoute des requêtes de l'utilisateur et fournir ainsi la vue externe correspondante (constituée de sous-vues). Pour cela, il faudra à tout moment connaître l'état de l'application c'est à dire le contexte de la demande : "la page demandée fait suite à quelle action précise de l'utilisateur ?" C'est au contrôleur de connaître l'état applicatif en testant une variable qui sera nommée $action, provenant d'une requête POST ou GET. Ainsi le contrôleur se présentera souvent sous le format suivant :
$action = $_REQUEST['action'];
switch($action)
{
case 'ceci' :
include("vues/v_ceci.php");
include("vues/v_encorececi.php");
case 'cela'' :
include("vues/v_cela.php");
}
Je ne distinguerais pas les variables POST ou GET, elles sont présentes dans le tableau $_REQUEST.
On pourra trouver qu'il y a parfois redondance d'instructions
dans les contrôleurs ; ceci est justifié par un désir de
clarté dans la présentation des responsabilités des options
des contrôleurs.
On trouvera un fichier (préfixé par c_) contrôleur par cas
d'utilisation ainsi qu'un contrôleur principal qui oriente vers
les différents contrôleurs.
C'est la couche (bibliothèque de fonctions) qui accède
à la base de données. Ainsi ses fonctions retournent soit une
donnée calculée, soit une ligne, soit un tableau ; par exemple
pour obtenir toutes les catégories de produits :
Cette fonction retourne un tableau à deux dimensions.
La vue qui va utiliser cette fonction va parcourir la tableau
et insérer du code html :
Cette technologie charge en mémoire un tableau de données
(couche modèle), le contrôleur va dispatcher ce tableau à
la vue qui parcours le tableau pour placer la couche de présentation
(en html). Ce fonctionnement a bien sûr un coût en terme d'utilisation
de ressources machine ; c'est le prix à payer pour un développement
plus cohérent. Par contre ceci allège la base de données.
Les framework (zend, Symphonie) qui mettent en oeuvre cette techno de manière
plus industrielle utilisent des mécanismes de cache (sur disque) ou chargements
partiels paramétrables.
Dans la couche modèle peuvent figurer aussi des fonctions métiers,
règles de gestion du contexte.
La page index joue le rôle de contrôleur principal
; c'est à lui de dispatcher vers les trois cas d'utilisation. La vue
externe est :
On retrouve les 3 cas d'utilisation.
code
de index.php
Ainsi le système ne fournit qu'une seule page, la page index.php dans laquelle sont inclus différents fichier php.
Ce cas propose les deux vues externes suivantes :
| Après l'appel du catalogue |
Après le choix de la catégorie
|
 |
 |
En fait ce cas d'utilisation propose 3 états ; les deux premiers ci-dessus et un troisième correspondant au rechargement de cette page après ajout d'un produit au panier; c'est ainsi que le contrôleur présente 3 actions :
C'est la valeur de la variable $_REQUEST['action'] qui permet d'aiguiller vers telle ou telle vue.
C'est pourquoi il est fondamental de suivre l'état applicatif
en passant de page en page une variable action. Ainsi la vue correspondant
au choix voirCategories n'est visible que si un lien est construit avec
la bonne valeur de la variable action :

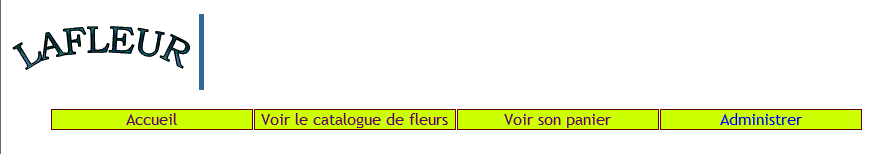

extrait du bandeau de la page d'accueil

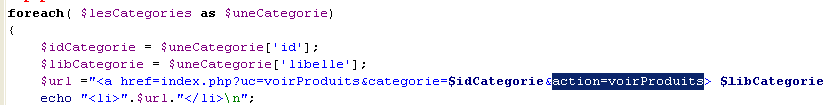

De même pour le choix de visualisation des produits après
sélection de la catégorie :
Le principe est le même ; les vues externes associées sont :
Le contrôleur doit répondre à ces 4 états :

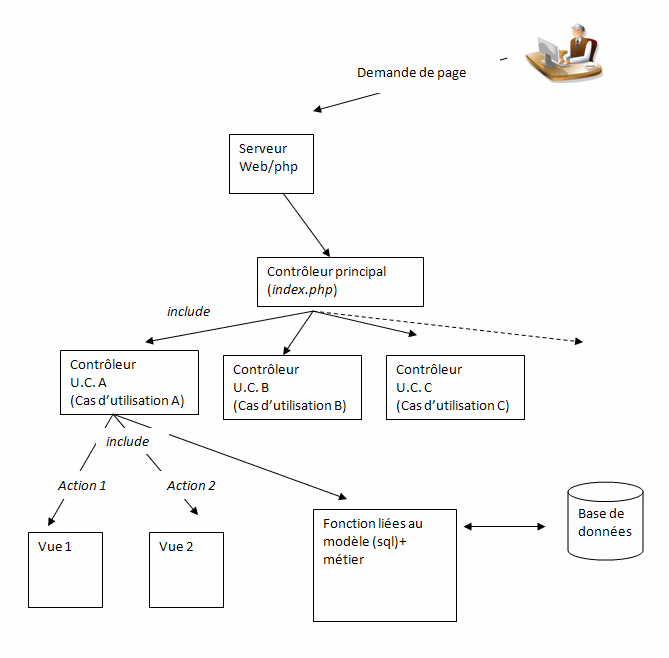

On peut shématiser le fonctionnement du chargement des pages (include) :
L'utilisateur ne chargera que la page index dans laquelle seront inclus les contrôleurs et vues corrsepondant à l'action demandée.

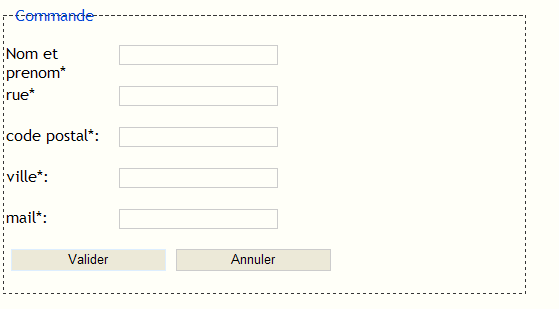

Les erreurs liées à des saisies incorrectes sont signalées dans une sous-vue distincte (v_erreurs.php) ; cette vue est incluse ou pas à la fin du formulaire de saisie reposté :
code du fichier v_erreurs.php
Ce fichier est inclu si une erreur est décelée :

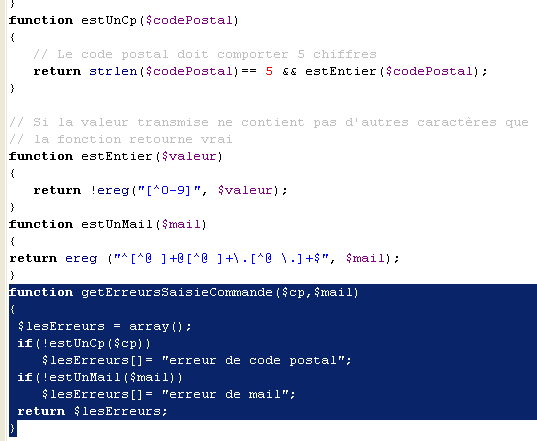

La fonction getErreursSaisieCommande retourne un tableau de messages d'erreurs :

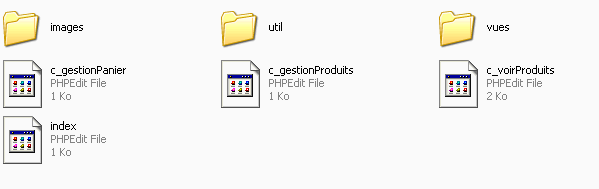

Voici une organisation possible :
Les contrôleurs (c_...) sont dans le répertoire principale, les vues (v_..) et sous-vues sont dans un répertoire particulier, le répertoire util contient les fichiers du modèle.
Un fichier central est utilisé pour toute la partie présentation ; l'application se conforme aux recomnandations du W3C concernant les feuilles de style.
D'abord en décomposant l'application en petites fonctionalités (gérer un produit, éditer un état, passer une commande, etc...). Trouver les acteurs, dessiner le diagramme des cas d'utilisation.
Indiquer textuellement les interactions entre l'utilisateur et le système ; par exemple le premier cas d'utilisation (consultation des produits ) pourrait se présenter ainsi :
Nom du cas : consulter les articles (fleurs)
Acteur : un internaute
Scénario normal (le plus fréquent)
1. L'internaute demande à consulter les articles
2. Le système retourne la liste des catégories
3. L'internaute sélectionne une catégorie
4. Le système retourne la liste des articles de la catégorie choisie
Scénario particulier
5. L'internaute demande à déposer un article dans son panier
6. le système ajoute l'article au panier
On remarque que l'on retrouvera bien les trois actions (en gras) présentes dans le contrôleur du cas d'utilisation (cf plus haut)

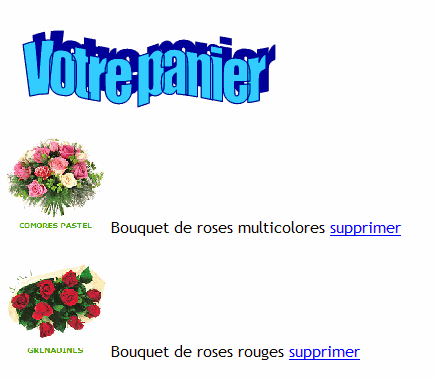

De même pour la gestion du panier
Nom du cas : gérer le panier
Acteur : l'internaute
Scénario normal
1. L'internaute demande à voir son panier
2. Le système retourne la liste des articles du panier
Scénario étendu
3. L'internaute demande la suppression d'un article
4. Le système retire l'article du panier
5. L'internaute demande à passer commande
6. Le système retourne un formulaire pour saisies
7. L'internaute remplit le formulaire et l'envoie
8. Le système enregistre la commande
Scénario particulier
8.1 Le système constate une erreur de saisie ; il en informe l'internaute,
retour à 6
Nous retrouvons les 4 actions et la gestion d'erreur alternative dans le contrôleur présenté plus haut.
Cette phase de description textuelle est donc très importante.
Il s'agit ici de dessiner comment se présenteront chaque page, telle que la voie l'internaute. Ceci permet de mettre en évidence les sous-vues qui peuvent être partagées par plusieurs cas d'utilisation, cf plus haut pour le bandeau principal ou l'affichage de la sous-vue des erreurs.
Créer les répertoires, les contrôleurs vides de code, le contrôleur principal, etc...
C'est le fichier index.php avec le switch pointant sur chaque cas d'utilisation
tester.
Nom du cas : gérer les articles (fleurs)
Acteur : l'administrateur
Scénario normal (le plus fréquent)
1. L'administrateur demande à se connecter
2. Le système demande le nom de user et le mot de passe.
3. L'internaute saisit le nom de user et le mot de passe
4. Le système retourne la liste des catégories
5. L'admininistrateur sélectionne une catégorie
6. Le système retourne la liste des articles de la catégorie (id
et description) avec pour chaque article la possibilité de modifier ou
supprimer. Une option d'ajout de produit pour cette catégorie est proposée
7. L'admininistrateur sélectionne modifier
8. Le système retourne les infos de l'article, description et prix.
9. L'admininistrateur modifie les infos et envoie le formulaire
10. le système enregistre la modification
Extensions
11 L'admininistrateur sélectionne supprimer
12 Le système demande si l'article doit bien être supprimé
13 L'admininistrateur confirme ou pas
14 Le système supprime ou non (selon la réponse en 7.3)
15 L'administrateur demande à créer un nouveau produit
16 Le système retourne un formulaire de saisies
17 L'administrateur remplit le formulaire et envoie le formulaire
18 Le système enregistre les informations
Scénarios particuliers
4.1 Les infos de connexion sont invalides. Retour à 2 (avec
un message d'erreur)
10.1 Les infos reçues ne sont pas valides. Retour à 8 (avec un
message d'erreur)
18.1 des informations ne sont pas valides ; retour à 15 (avec un message
d'erreur)
x.1 A tout moment, l'administrateur demande à retourner dans l'administration
x.2 Le système ne lui retourne pas de formulaire de connexion mais le
catalogue des catégories.
- Dessiner rapidement les vues externes.
- Coder les pages
Remarque : une table Administrateur a été créée avec deux lignes :
